Bayangkan ini: Anda baru saja renovasi rumah, tapi tiba-tiba listrik sering mati atau bahkan ada bau gosong dari dinding. Penyebabnya? Bisa jadi ukuran kabel listrik yang tidak sesuai! Memilih ukuran kabel listrik yang tepat bukan cuma soal hemat biaya, tapi juga menjaga keselamatan keluarga dari risiko korsleting atau kebakaran. Di Indonesia, di mana standar PLN dan SNI jadi acuan utama, pemahaman tentang ukuran kabel ini wajib bagi pemilik rumah atau yang sedang bangun properti.
Artikel ini akan membahas segalanya tentang ukuran kabel listrik, mulai dari pengertian dasar, jenis-jenisnya, hingga cara memilih yang benar berdasarkan daya rumah Anda. Kami juga akan sambungkan dengan topik terkait seperti jenis kabel instalasi, arus maksimal, dan tips pemasangan agar semuanya nyambung dan mudah dipahami. Yuk, simak biar instalasi listrik Anda aman dan efisien!
Apa Itu Ukuran Kabel Listrik dan Mengapa Penting?
Ukuran kabel listrik merujuk pada luas penampang kabel, biasanya diukur dalam milimeter persegi (mm²) di Indonesia, atau American Wire Gauge (AWG) untuk standar internasional. Ukuran ini menentukan seberapa besar arus listrik yang bisa ditangani tanpa panas berlebih. Bayangkan kabel seperti pipa air: kalau pipanya terlalu kecil, air (arus listrik) bakal meluap dan bikin masalah.
Mengapa penting? Salah pilih ukuran bisa sebabkan:
- Pemanasan berlebih: Kabel panas bisa meleleh isolasi dan picu kebakaran.
- Kerugian energi: Listrik boros karena resistansi tinggi.
- Kerusakan peralatan: Alat seperti AC atau kulkas bisa rusak karena tegangan tidak stabil.
Menurut standar PLN, ukuran kabel harus disesuaikan dengan daya VA (Volt Ampere) rumah Anda. Misalnya, untuk rumah kecil dengan daya 450 VA, kabel 1,5 mm² sudah cukup, tapi untuk daya 2.200 VA, butuh yang lebih besar seperti 2,5 mm². Ini juga terkait dengan kemampuan hantar arus (KHA), di mana faktor keamanan 125% diterapkan untuk toleransi.
Jenis Ukuran Kabel Dijelaskan: Panduan mm, mm², AWG & B&S
Di atas adalah tabel konversi ukuran kabel dari mm² ke AWG, lengkap dengan kapasitas arus. Berguna kalau Anda pakai peralatan impor!
Jenis-Jenis Kabel Listrik dan Ukurannya
Sebelum pilih ukuran, kenali dulu jenis kabel listrik. Setiap jenis punya spesifikasi beda, tergantung penggunaan seperti instalasi rumah, tanah, atau fleksibel. Berikut jenis umum di Indonesia beserta ukurannya:
- Kabel NYA (Inti Tunggal): Kabel sederhana dengan isolasi PVC satu lapis. Ukuran umum: 1,5 mm² hingga 2,5 mm². Cocok untuk instalasi dalam pipa conduit, tapi jangan dipasang di tempat lembab.
- Kabel NYM (Multi Inti): Punya isolasi ganda, tahan air dan debu. Ukuran: 1,5 mm² x 2 inti hingga 4 mm² x 3 inti. Ideal untuk rumah tangga, seperti penerangan dan stop kontak.
- Kabel NYY (Untuk Tanah): Isolasi tebal, tahan cuaca dan tikus. Ukuran: 2×4 mm² hingga 4×4 mm². Digunakan untuk instalasi bawah tanah atau luar ruangan.
- Kabel NYAF (Fleksibel): Inti serabut, mudah ditekuk. Ukuran: 1,5 mm² hingga 4 mm². Bagus untuk peralatan bergerak seperti mesin bor atau extension cord.
- Kabel NYYHY/NYMHY: Mirip NYY tapi lebih fleksibel. Ukuran: 1,5 mm² hingga 6 mm². Untuk aplikasi dinamis seperti lift atau panel kontrol.

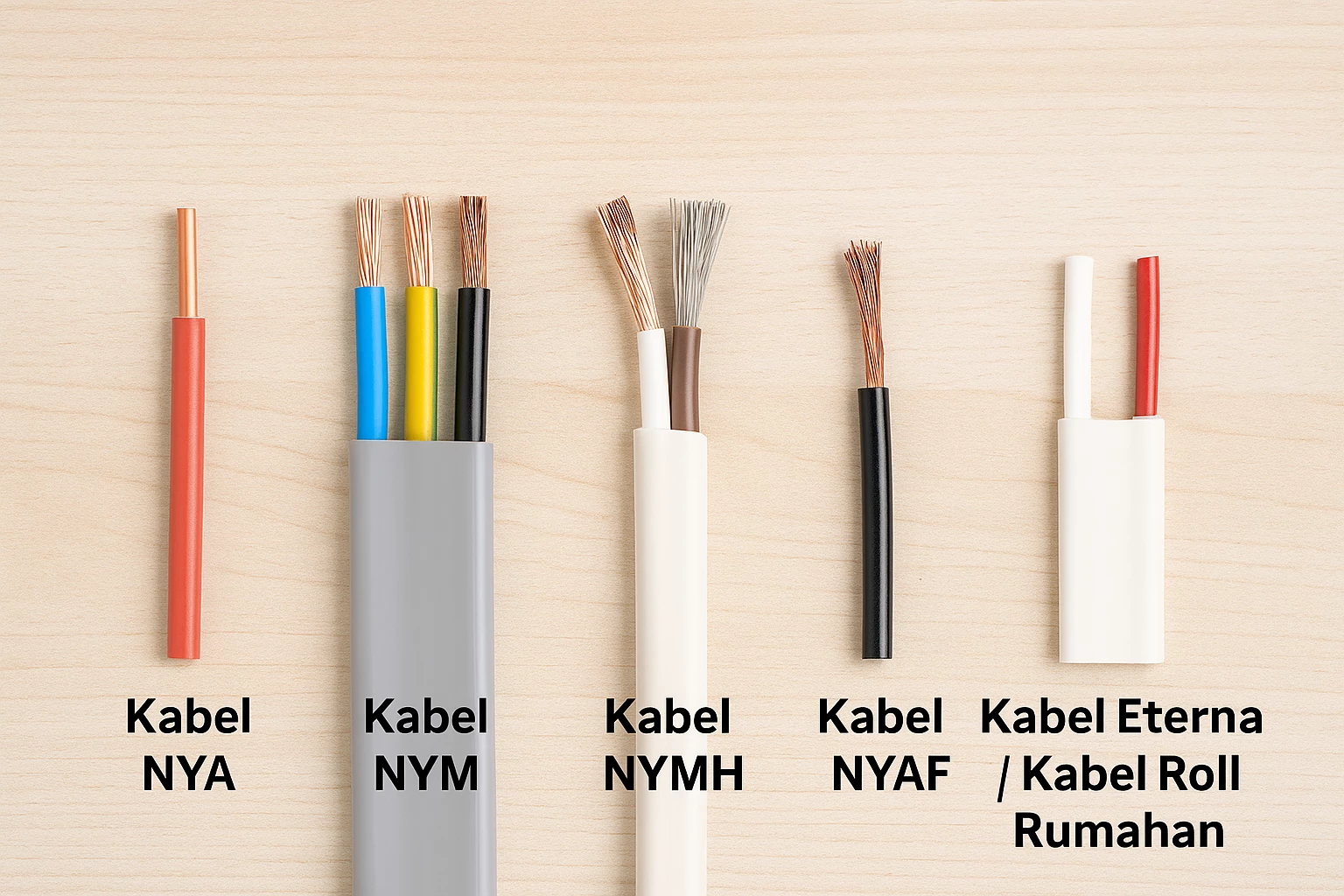

Jenis-Jenis Kabel Listrik untuk Instalasi Rumah
Gambar di atas menunjukkan berbagai jenis kabel seperti NYA, NYM, dan NYMH. Perhatikan perbedaan inti dan isolasinya!
Topik terkait: Jenis kabel ini sering dikaitkan dengan warna kabel listrik (merah untuk fase, hitam untuk netral, hijau-kuning untuk grounding) untuk memudahkan instalasi.
Cara Memilih Ukuran Kabel Listrik yang Tepat
Memilih ukuran kabel gampang kalau tahu rumusnya. Pertama, hitung daya total rumah Anda. Rumus sederhana: Arus (A) = Daya (W) / Tegangan (V). Di Indonesia, tegangan standar 220V.
Contoh: Rumah dengan daya 1.300 VA (sekitar 1.040 Watt). Arus = 1.040 / 220 ≈ 4,7 A. Tambah faktor keamanan 125%, jadi KHA = 4,7 x 1,25 ≈ 5,9 A. Pilih kabel minimal 1,5 mm² yang tahan hingga 10-13 A.
Berikut tabel ukuran kabel berdasarkan daya PLN:
| Daya Listrik (VA) | Ukuran Kabel Rekomendasi (mm²) | Kapasitas Arus (A) | Contoh Penggunaan |
|---|---|---|---|
| 450 – 900 | 1,5 | 10-13 | Lampu, kipas, stop kontak ringan |
| 1.300 – 2.200 | 2,5 | 16-20 | AC kecil, kulkas, mesin cuci |
| 3.500 – 5.500 | 4 | 25 | Pompa air, oven, water heater |
| 7.700 – 13.200 | 6 – 10 | 32-50 | Rumah besar dengan banyak alat berat |
Jarak instalasi juga pengaruh: Kalau lebih dari 20 meter, naikkan ukuran satu level untuk hindari drop tegangan. Selalu cek PUIL 2011 (SNI) untuk standar aman.
Tips Instalasi Kabel Listrik yang Aman
Setelah pilih ukuran, instalasi harus benar. Ikuti diagram sederhana ini untuk rumah 1 phase:
Panduan Cara Pasang Instalasi Listrik Rumah Standart SNI
Diagram di atas menunjukkan alur dari meter PLN ke saklar, lampu, dan stop kontak. Tips praktis:
- Gunakan MCB sesuai arus (misal 6A untuk grup lampu).
- Pasang grounding untuk lindungi dari sengatan.
- Hindari sambungan kabel sembarangan; gunakan box junction.
- Periksa panjang roll kabel: Biasanya 50-100 meter untuk NYM/NYY.
Kalau ragu, konsultasi teknisi bersertifikat. Ini bukan cuma soal nyaman, tapi keselamatan!
Kesimpulan: Pilih yang Tepat untuk Masa Depan Rumah Anda
Memahami ukuran kabel listrik, jenisnya, dan cara memilihnya adalah kunci instalasi listrik yang aman dan tahan lama. Mulai dari kabel 1,5 mm² untuk daya kecil hingga 10 mm² untuk besar, sesuaikan dengan kebutuhan rumah Anda agar terhindar dari masalah. Ingat, ini terkait erat dengan topik seperti standar instalasi listrik rumah, arus maksimal kabel, dan pemilihan MCB.
